4 poli 50A Contattore elettromagnetico CJX2-50 3 poli Contattore Ac

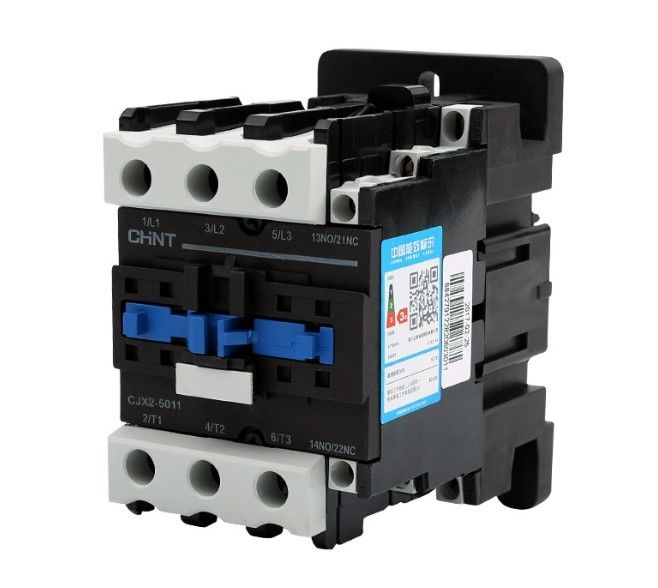

CJX2-50 Contattore AC 3 poli 4 poli 50A Contattore elettromagnetico
Descrizione del prodotto:
Questa serie di contattori CA (di seguito denominati "contattori"), destinati principalmente a 50 Hz (o 60 Hz) CA, con tensione nominale di funzionamento fino a 690 V, nei circuiti con corrente nominale di funzionamento fino a 95 A sotto AC-3,Categoria di utilizzo 400 (380) V, è utilizzato per accendere e spegnere circuiti su lunghe distanze e per avviare e controllare frequentemente i motori CA,e può formare un avvio elettromagnetico con un adeguato relè termico per proteggere eventuali sovraccarichi operativi. Risponde agli standard: GB / T14048.4, IEC / EN 60947-4-1.
Caratteristica del prodotto:
●I blocchi di costruzione possono essere utilizzati per installare gruppi di contatto ausiliari, testa di ritardo dell'aria, relè termico e altri accessori, combinati in vari prodotti derivati.
●Il contattore ha le caratteristiche di piccole dimensioni, peso leggero, basso consumo di energia, alta durata, sicurezza, affidabilità e così via.
●Il corpo del contattore ha una coppia di contatti ausiliari normalmente aperti o chiusi 32A e inferiori, e una coppia di contatti ausiliari normalmente aperti e chiusi 40A e superiori.F4 gruppi di contatto ausiliari (due o quattro gruppi) o una testa di ritardo dell'aria possono essere installati sulla parte superiore, e una NCF 1-11C può essere installata su entrambi i lati.
● Oltre all'installazione a vite, il contattore può essere installato con rotaie standard da 35 mm (CJX 2-09~95) e 75 mm (CJX 2-40~95);si raccomanda di utilizzare una rotaia standard da 35 mm con un'altezza di 15 mm quando la rotaia da 35 mm è fissata sui piani chiusi superiore e inferiore.
Prodotto Specificità:
| Numero di modello |
CJX2-09 |
CJX2-12 |
CJX2-18 |
CJX2-25 |
CJX2-32 |
CJX2-40 |
CJX2-50 |
CJX2-65 |
CJX2-80 |
CJX2-95 |
| Classificazione del fotogramma |
9~12 |
18 |
25 |
32 |
40~65 |
80~95 |
| Corrente di lavoro nominale (A) |
380/400V |
AC-3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| AC-4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
| 660/690V |
AC-3 |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
| AC-4 |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
| Corrente termica di aria libera concordata (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
| Tensione nominale di isolamento ((V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| Motore di induzione a gabbia a scoiattolo a tre fasi controllabile Potenza del motore ((AC-3) kW |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
| 380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
| 660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
| Vita elettrica (milioni di volte) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
| Vita meccanica (milioni di volte) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
| Tipo di fusibile corrispondente |
gG20 |
gG20 |
gG32 |
gG40 |
gG50 |
gG63 |
gG80 |
gG80 |
gG100 |
gG125 |
| Filato flessibile pre-terminato Filato flessibile pre-terminato Filato duro |
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
| mm2 |
Mezza.5 |
Mezza.5 |
Mezza.5 |
Mezza.5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
Mezza.5 |
1/4 |
Mezza.5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
1/4 |
1/4 |
1/4 |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| Potenza della bobina CA 50Hz |
Pickup ((VA) |
70 |
70 |
70 |
110 |
110 |
300 |
300 |
300 |
300 |
300 |
| Tenere (VA) |
9 |
9 |
9.5 |
14 |
14 |
57 |
57 |
57 |
57 |
57 |
| Potenza ((W) |
1.8-2.7 |
1.8-2.7 |
3~4 |
3~4 |
3~4 |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
| Intervallo di azione |
Tensione di raccolta: 85%Us~110%Us;Tensione di caduta: 20%Us~75%U |
| Parametri di base del contatto ausiliario |
AC-15: le:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A |
Condizioni di esercizio e idoneità ambientale:
●La temperatura dell'aria ambiente è di - 5°C - + 40°C e il valore medio non supera + 35°C entro 24 ore.
●Altitudine: non più di 2000 m.
● Condizioni atmosferiche: alla temperatura massima di + 40°C, l'umidità relativa dell'aria non supera il 50%; un'elevata umidità relativa può essere consentita a temperature più basse,fino al 90% a + 20°COccorre adottare misure particolari per la condensazione occasionalmente prodotta da variazioni di temperatura.
● Grado di inquinamento: Grado 3.
●Categoria di installazione: classe III.
●Condizioni di installazione: l'inclinazione della superficie di montaggio e della superficie verticale non è superiore a ±5°.
●Vibrazioni da impatto: il prodotto deve essere installato e utilizzato in luoghi privi di tremori, urti e vibrazioni significativi.
