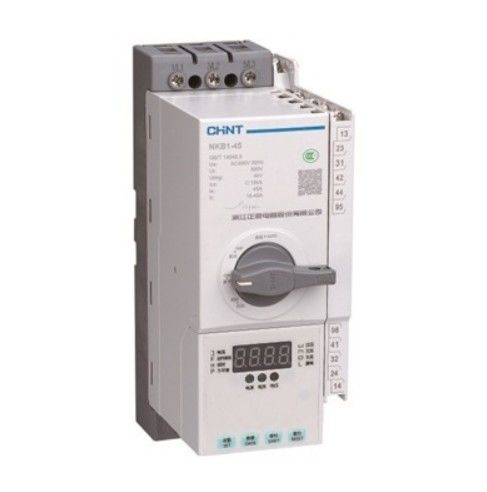

NKB1-125 Dispositivo di commutazione di controllo e protezione CPS 3Pole Protezione da cortocircuito

NKB1-125 Dispositivo di commutazione di controllo e protezione CPS 3Pole Protezione da cortocircuito

Descrizione del prodotto:

il dispositivo di commutazione di controllo e protezione (CPS) della serie NKB1 è utilizzato principalmente in circuiti a corrente alternata a 50 Hz (o 60 Hz), con una tensione nominale di funzionamento fino a 690 V,con una tensione di accensione superiore a 50 V, un regolatore di impostazione della corrente da 0,4 A a 125 A e una gamma di potenza del motore controllata da 0,12 kW a 55 kW.e rompere la corrente in condizioni normali (comprese le condizioni di sovraccarico specificate) e può anche collegare, portano per un certo tempo e interrompono la corrente in condizioni anormali specificate (come un corto circuito).

Gli interruttori della serie NKB1 sono adatti a varie situazioni, distribuzione di sistemi e sistemi di protezione e controllo motori, infrastrutture, edifici, telecomunicazioni e altre applicazioni.

Risponde alle norme: IEC 60947-6-2 e GB/T 14048.9.

Prodotto Specificità:

Caratteristica del prodotto:

● La serie NKB1 CPS adotta la struttura modulare integrata, integrando le funzioni principali di interruttore, contattore, relè di sovraccarico, avvio, disconnettente e così via.

●Con un volume ridotto e un'elevata affidabilità, ha i vantaggi di un'elevata capacità di rottura della corrente corta e di una breve distanza di flashover.Protezione contro il corto circuito e il ritardo di breve durata, protezione istantanea da cortocircuito e protezione rapida da cortocircuito. Una volta selezionata la funzione in base ai requisiti, può fornire protezione per vari avvio del motore,circuiti di controllo e circuiti di distribuzione con prestazioni accurate e rilevabili.

● Il prodotto della serie NKB1 è costituito da un involucro, un meccanismo di trasmissione elettromagnetica, un meccanismo di funzionamento, un set di contatti del circuito principale, un rilascio intelligente e contatti ausiliari,e può controllare la creazione e la rottura del circuito localmente o da remoto.

●Il CPS ha una varietà di funzioni di protezione del circuito: ritardo di avvio, insuccesso di fase, squilibrio di tre fasi, sotto corrente, sopra tensione, sotto tensione, ecc.

●Il CPS ha diversi tipi a vostra scelta: tipo di base, tipo antincendio, tipo di perdita, tipo di comunicazione.

●Il CPS ha una funzione di recupero e una funzione di autoimpostazione, per soddisfare le diverse esigenze degli utenti.

●Il sistema di controllo automatico ha due modalità di controllo: controllo automatico remoto e controllo manuale locale.

Condizioni di esercizio e idoneità ambientale:

●Temperatura ambiente: -5°C~+40°C, valore medio di temperatura giornaliera ≤ +35°C. Può funzionare in modo affidabile a -25°C~+70°C per un breve periodo.

●Altitudine: ≤ 2000 m, diminuendo del 10% ogni 1000 m quando superiore a 2000 m.

●Umidità: quando la temperatura dell'aria ambiente è di +40°C, l'umidità relativa è ≤ 50%; un'umidità relativa più elevata è consentita a temperature più basse.l'umidità relativa massima del mese è del 90%, e si tiene conto della condensazione sulla superficie del prodotto dovuta alle variazioni di temperatura.

●L'umidità relativa massima media del mese è del 90% quando la temperatura media minima mensile è di +25°C,e si tiene conto della condensazione che si verifica sulla superficie del prodotto a causa delle variazioni di temperatura.

●Grado di inquinamento: 3.

●Categoria di installazione: III.

●Requisito del sito di installazione Il campo magnetico esterno del sito di installazione non deve superare 5 volte il campo geomagnetico in nessuna direzione.Nessuna pioggia o neve■ asciutto e ventilato.
