Dettagli del prodotto
Luogo di origine: Cina
Certificazione: CE ISO CCC IEC
Numero di modello: NP2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: 23.5*14*6,5 cm
Tempi di consegna: 5 settimane
Termini di pagamento: L/C, D/A, D/P, T/T
Capacità di alimentazione: 20000 pezzi al mese
Nome del prodotto: |
commutatore di pulsante |
Classificazione elettrica: |
AC50/60Hz, AC415V/DC250V |
Tensione di isolamento stimata: |
415V |
Corrente termica di aria libera concordata: |
10A |
Dimensione dell'installazione: |
22 mm/30 mm |
Norme: |
GB/T 14048.5 |
Categoria dell'installazione: |
II |
Classificazione della protezione della testa: |
IP40、IP65 |
Nome del prodotto: |
commutatore di pulsante |
Classificazione elettrica: |
AC50/60Hz, AC415V/DC250V |
Tensione di isolamento stimata: |
415V |
Corrente termica di aria libera concordata: |
10A |
Dimensione dell'installazione: |
22 mm/30 mm |
Norme: |
GB/T 14048.5 |
Categoria dell'installazione: |
II |
Classificazione della protezione della testa: |
IP40、IP65 |

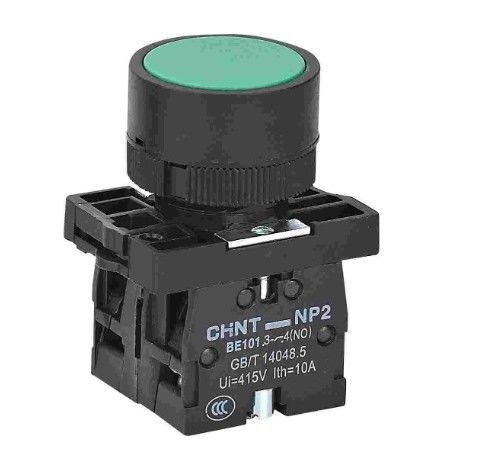

22mm 30mm NP2 Serie IP40 IP65 pulsante di pressione Circuito di controllo industriale Pushbutton Switch
Descrizione del prodotto:
i pulsanti della serie NP2 sono progettati per circuiti di controllo industriali che funzionano a una frequenza di corrente alternata (CA) di 50 Hz o 60 Hz, con una tensione nominale di lavoro fino a 415 V CA,con una tensione di funzionamento di corrente continua (DC) fino a 250 V DCQuesti pulsanti sono utilizzati per controllare avviatori elettromagnetici, contattori, relè e altri circuiti elettrici.I pulsanti con luci indicatrici sono adatti anche per le occasioni di indicazione del segnale luminoso.
Risponde alla norma: GB/T 14048.5.
Prodotto Specificità:
Tensione nominale di isolamento Ui ((V) | 415 | |||||||
Corrente termica d'aria libera convenuta (Ith)) | 10 | |||||||
Tensione nominale di funzionamento Ue ((V) | 415 | 380 | 250 | 240 | 220 | 125 | 110 | |
Corrente di lavoro nominale le ((A) | AC-15 | 1.9 | 2.5 | - | 3 | 4.5 | - | - |
DC-15 | - | - | 0.27 | - | 0.3 | 0.55 | 0.6 |
Resistenza al contatto | ≤ 50 mΩ |
Vita meccanica (milioni di volte) | Stile testa piatta, stile fungo, stile illuminato: 100 manopole, stile fungo autobloccante: 30 altri:10 |
Vita elettrica (milioni di volte) | Stile testa piatta, stile fungo:altri, di cilindrata inferiore o uguale a:10 |
Classificazione della protezione della testa | IP40,IP65 |
Protezione da cortocircuito | tipo gG modello 16 |
Caratteristica del prodotto:
•Installazione del pannello: la serie comprende pulsanti con diametro del pannello di Φ22 e Φ30, nonché box di controllo dei pulsanti, adatti a diversi scenari di installazione.
•Classificazione di protezione: la classificazione di protezione standard è IP40.
•Struttura modulare: i pulsanti hanno un design modulare, che consente un'installazione e una manutenzione flessibili e convenienti.
•Contatti separati: i contatti normalmente aperti (NO) e normalmente chiusi (NC) sono isolati elettricamente l'uno dall'altro.
•Screw terminali: le viti terminali hanno dimensioni M3.5, con una coppia di serraggio raccomandata di (0,8-1,2 N·m).
•Limite di gruppo di contatto: le connessioni in serie longitudinali non devono superare due gruppi di contatto, troppi gruppi di contatto causeranno un aumento della forza operativa.Gli utenti devono consultare il fabbricante.
Condizioni di esercizio e idoneità ambientale:
●La temperatura ambientale è di -5°C~+40°C, la temperatura media durante 24 ore non può superare i +35°C.
●Altitudine: ≤ 2000 m.
● Condizione dell'atmosfera: l'umidità relativa dell'atmosfera non può superare il 50% quando la temperatura massima è di +40°C;un'umidità relativa molto più elevata è ammissibile a temperatura inferiore, ad esempio, quando la temperatura raggiunge +20°C, l'umidità relativa è fino al 90%, tenuto conto della condensa che può verificarsi sulle superfici del prodotto a causa delle variazioni di temperatura.
● Grado di inquinamento: 3.
●Categoria di installazione: II.
●Il pulsante della serie NP2 deve essere installato in un ambiente privo di tremori, urti, vibrazioni e di esposizione a pioggia o neve.
●Dovrebbe essere installato in un ambiente privo di rischio di esplosione e in cui il mezzo non contenga gas che possano corrodere i metalli o distruggere l'isolamento, né polveri eccessive.
•Dimensioni dell'installazione:
Per i pulsanti Φ22 montati su pannelli:
•Diametro del foro di installazione: Φ22.30+0.4 mm
•Stil di testa metallica: adatto a pannelli di spessore compreso tra 1 mm e 6 mm
•Testa in plastica: adatta a pannelli da 1 mm a 4 mm di spessore
Per i pulsanti Φ30 montati su pannelli:
•Diametro del foro di installazione: Φ30.50+0.5mm
•Adatti per pannelli: spessore da 1 mm a 3 mm
Questi pulsanti sono progettati per un funzionamento affidabile nelle applicazioni di controllo industriale e forniscono flessibilità nelle opzioni di installazione e personalizzazione.
